宜兴电炉变压器结构特点

TAGS: 电炉变压器 变压器

来源:未知作者:admin 日期:2021-12-06 14:06 浏览:

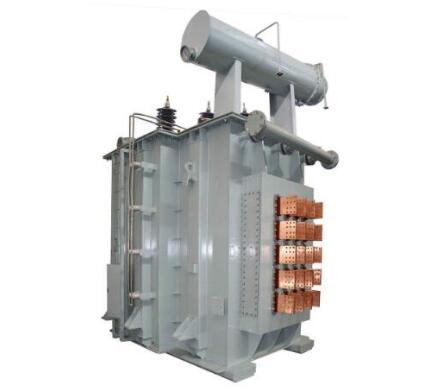

电炉变压器主要由铁芯、线圈、油箱、套管和油枕等组成。铁芯大多采用三相芯式构造,芯式构造耗费资料较少,制造工艺又较简单。铁芯骨架由铁柱、铁轭和夹紧机构组成。导磁体是一个垂直的框架,它由三个铁芯、下铁轭和上铁轭组成,线圈放在铁芯上。铁轭把铁芯衔接起来,并且和铁芯一同构成一个三铁芯磁路。铁芯的作用是导磁,由硅钢片叠集而成。硅钢片磁导率高,较大的电阻率能减少涡流惹起的能量损失。为了减少硅钢片内的涡流损失,而在硅钢片的两面涂漆。
为了使铁芯与铁轭巩固地衔接,导磁体采用穿插地堆积硅钢片,以保证有半数铁芯片子进入两个铁轭内。同时,又能使一层的硅钢片盖住相邻一层硅钢片的缝隙。
电炉变压器在放置线圈前,上铁轭先翻开,行将上轭的硅钢片从原位置上取下来,等装好线圈之后,再把硅钢片插放到原来的位置上。铁芯的硅钢片借助于夹件并且用螺杆机构夹紧,螺杆穿过整个铁芯并与夹件隔断。
线圈分为高压线圈和低压线圈,依据线圈在铁芯上的装置位置,分为同心式和交叠式。电炉变压器采用交叠式,交叠式线圈的特性是高压线圈和低压线圈的半径大小一样,均匀直径也一样,它是沿着铁芯高的方向,将高压线圈和低压线圈互相交替配置。交叠式线圈具有构造简单、焊接便当、机械强度高、接线便当等优点;同心式线圈,由于低压线圈内电流大,把它装置在外面,而将高压线圈装在低压线圈的里面。
